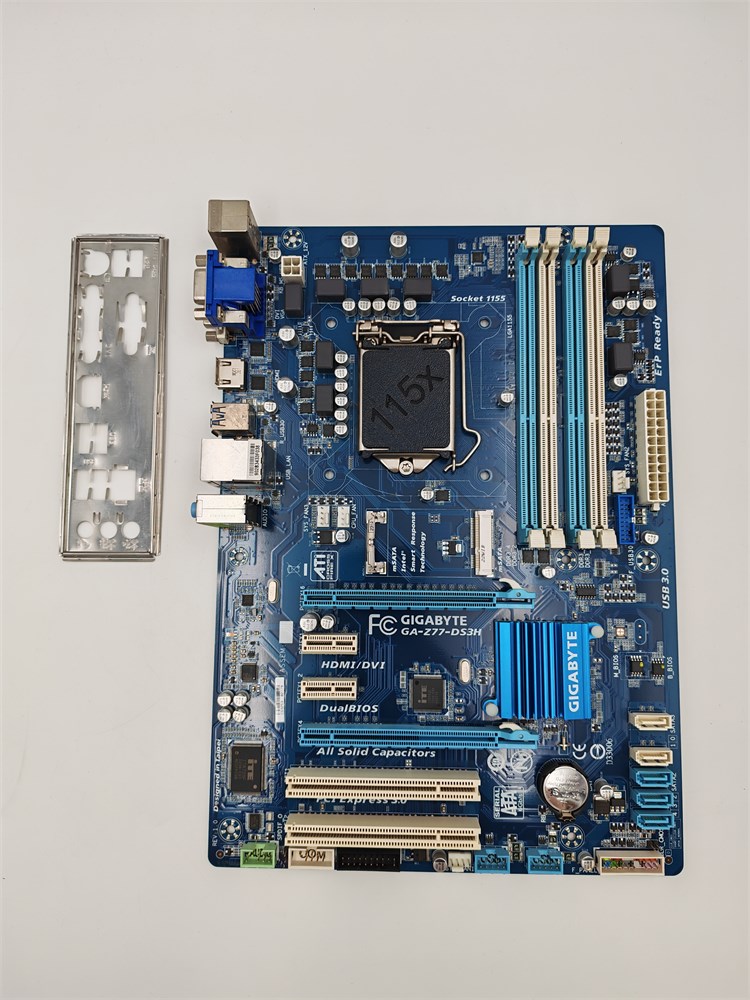

GIGABYTE GA-Z77-DS3H rev. 1.0 LGA1155

• Производитель: GIGABYTE.
• Модель: GA-Z77-DS3H (rev. 1.0).
• Форм-фактор: ATX (размеры 305 × 215 мм).

Процессор и чипсет

• Сокет: LGA 1155.
• Чипсет: Intel Z77 Express.
• Поддерживаемые процессоры:
  • Intel Core i7, Core i5, Core i3 (второго и третьего поколений).
  • Intel Pentium и Celeron.
  • Ядра процессоров: Sandy Bridge и Ivy Bridge.

Память

• Тип: DDR3 DIMM.
• Слоты: 4 штуки.
• Максимальный объём: 32 ГБ.
• Режим работы: двухканальный. Для активации двухканального режима модули нужно устанавливать в первый и третий или во второй и четвёртый слоты.
• Частоты: номинально — 1600/1333/1066 МГц, в разгоне — до 2400 МГц.
• Поддержка XMP: есть.

Слоты расширения

• PCI Express x16:
  • Первый слот (всегда работает в режиме x16, поддержка PCIe 3.0 только при установке процессора Ivy Bridge).
  • Второй слот (режим x4, поддержка PCIe 2.0).
• PCI Express x1: 2 штуки.
• PCI: 2 штуки (через мост PCIE-PCI на контроллере ITE IT8892E).

Дисковая подсистема

• SATA 3 Гбит/с: 3 порта (поддержка до 4 устройств).
• SATA 6 Гбит/с: 2 порта (поддержка до 2 устройств).
• mSATA: 1 порт (для SSD формата Mini Card, поддержка до 1 устройства).
• RAID: поддержка массивов SATA RAID 0, RAID 1, RAID 5, RAID 10.

Сеть и звук

• Сеть: гигабитный контроллер Atheros AR8151 (10/100/1000 Мбит/с).
• Аудио: кодек Realtek ALC887 (2/4/5.1/7.1-канальный звук).
• Соотношение сигнал/шум: 108 дБ.

Видеовыходы

• На задней панели: HDMI, DVI-D, VGA (D-Sub).
• Встроенная графика: поддерживается (зависит от процессора).

Порты USB и другие разъёмы

• На задней панели: 2 порта USB 3.0, 4 порта USB 2.0, 3 аудиоразъёма, 1 PS/2 (клавиатура/мышь), 1 LAN (RJ45).
• Внутренние разъёмы: 1 USB 3.0 (с поддержкой подключения двух портов), 2 USB 2.0 (с возможностью вывода четырёх портов), 2 SATA 6 Гбит/с, 3 SATA 3 Гбит/с, mSATA, COM, коннектор для передней панели, TPM, джампер для сброса CMOS, SPDIF Out.

Питание

• Основной разъём: 24-контактный ATX.
• Дополнительный разъём: 4-контактный ATX12V.

Охлаждение

• Радиатор на чипсете: алюминиевый.
• Разъёмы для вентиляторов: 1 разъём для вентилятора CPU (4-пин), 3 разъёма для системных вентиляторов (все 4-контактные).

BIOS

• Тип: AMI EFI BIOS (DualBIOS).
• Особенности: поддержка DualBIOS и 3D BIOS.
• Объём: 2 микросхемы по 64 Мбит.

Дополнительные функции и технологии

• Поддержка AMD CrossFireX: в конфигурации x16 + x4.
• GIGABYTE 333: Onboard Acceleration (USB 3.0, SATA 3.0 и 3 разъёма USB Power).
• GIGABYTE On/Off Charge: зарядка USB-устройств.
• EZ Smart Response: для mSATA-накопителей.
• GIGABYTE Ultra Durable 4 Classic: компонентная база.

Комплектация

• Руководство пользователя.
• Брошюра с описанием гарантии.
• Диск с драйверами и утилитами.
• 2 кабеля SATA.
• Заглушка для интерфейсной панели.

Важные нюансы

• Зависимость PCIe 3.0: слот PCI Express x16 (версия 3.0) полноценно работает только с процессорами Ivy Bridge. При установке Sandy Bridge он будет функционировать как PCIe 2.0.
• Поддержка процессоров: плата совместима с процессорами Intel с разъёмом LGA 1155 (второго и третьего поколений).
